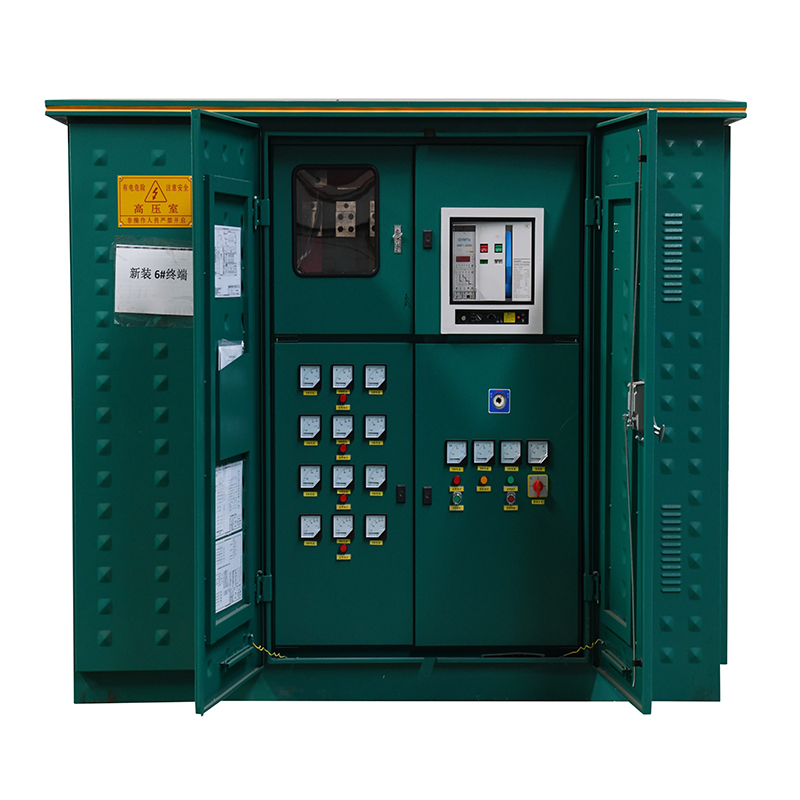

YBZ-12/0.4預裝式變電站是國產化美式箱變。該產品作為電纜化配電網中重要的是供電單元，集高壓控制、保護、變電、以及配電設備于一體的成套預裝產品，廣泛用于城鄉配電網之中。該產品將高壓負荷開關，高壓熔斷器置于變壓器油中，具有與變壓器器身共箱或分箱兩種結構形式。油箱采用全密封結構，配有油溫表、油位表、壓力表、壓力釋放閥、放油閥等元件以監測變壓器運行狀況。該產品分為環網型、終端型及電源型供電方式。為了使此種產品更適合于我國電網的實際要求，公司又推了插拔型干式熔斷器，熔絲的熔斷不影響變壓器油的性能。根據低壓饋出要求的復雜程度，YBZ-12/0.4型產品分為標準型、加強型和綜合型三種外殼形式，使用戶和設計單位在選型時，做到更靈活、更經濟。
● 環境溫度：氣溫不超過+40℃，溫度不低于-30℃。
● 海拔：≤1000m。
● 風速：相當34m/s(不大于700pa)。
● 濕度：日相對濕度平均不大于95%，月相對濕度平均不大于95%。
● 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2。
● 安裝地點傾斜度：不大于3°。
● 安裝環境：周?chē)諝獠皇芨g性、可燃性氣體等明顯污染、安裝地點無劇烈震動。
● 訂購本產品超出上述條件的規定時，可與本公司協商。
● 結構緊湊，體積下，僅為同容量國產歐式箱變的1/3~1/5左右，大大減少占地面積。
● 全密封，全絕緣結構，無需絕緣距離，可靠保護人身安全。
● 高壓接線即可用于環網，又可用于終端，供電方式靈活，可靠性高。
● 變電器性能卓越：低損耗、低噪音、低溫升；過載能力強，抗短路，耐沖擊能力強。
● 滿足各種低壓饋出要求，可按方案選擇，亦可自行設計。
● 電纜頭有200A肘型插頭及600A“T”型固定式電纜接頭兩種，均可配置全絕緣氧化鋅避雷針器，200A型電纜可以帶負荷插拔，又可以起到隔離開關的作用
額定電壓: 10KV/0.4KV
高壓側額定電壓: 10KV
高壓側**電壓: 12KV
低壓側額定電壓: 0.4KV
額定頻率: 50Hz
高壓開關熱穩定容量: 20KZ/26
低壓主回路開關額定短路分?jǐn)嗄芰? 35KA
低壓配出回路開關額定短路分?jǐn)嗄芰Γ?5KA
高壓負荷開關轉移電流： ＞1500A
